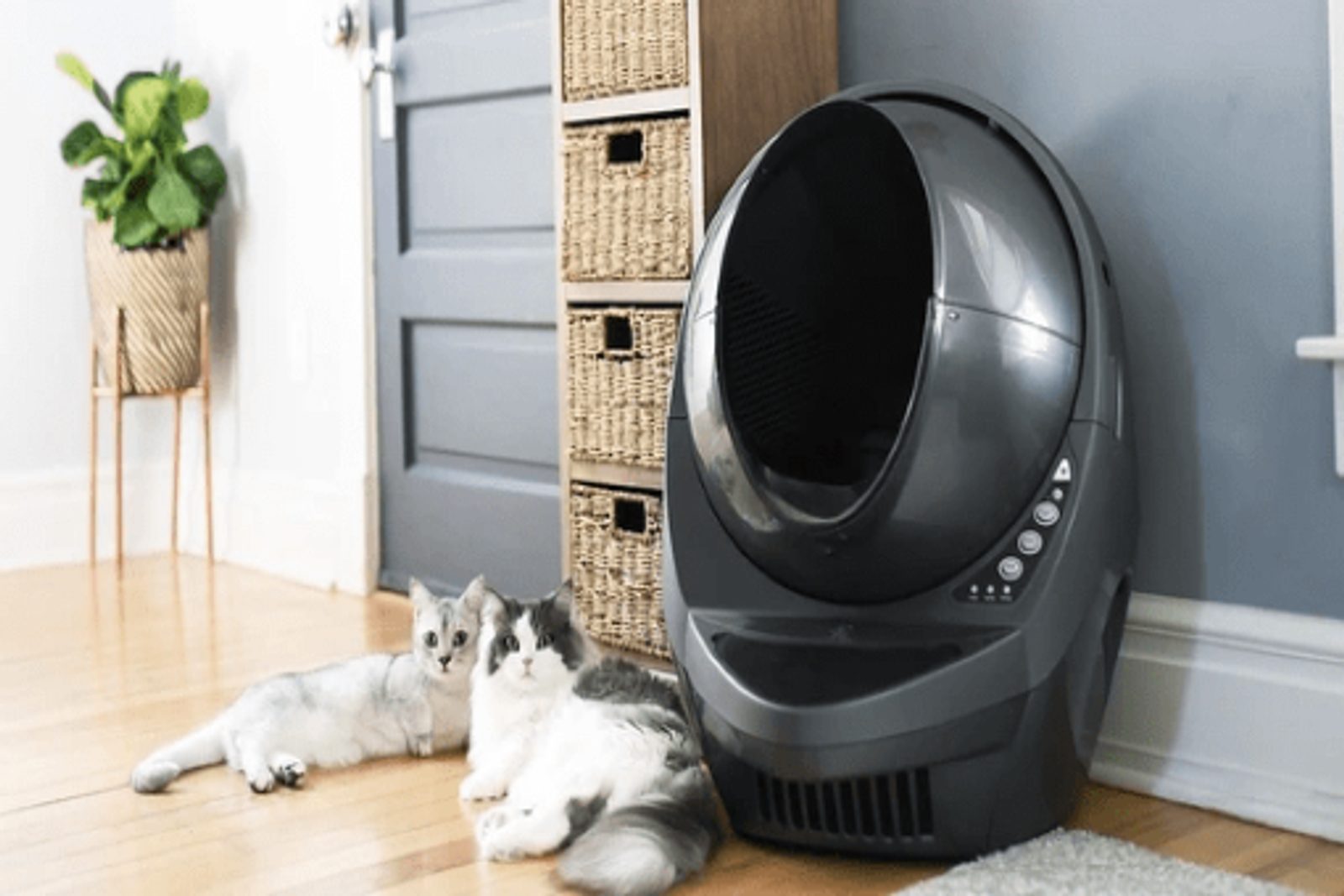

Litter Robot III - Fokozatosan vagy egyszerre villogó diódák.

A legtöbben azért vannak itt, mert 3 dióda villog a Litter-Robot kezelőpaneljén. Néha ezt a problémát hibás tápegység vagy maga a motor okozza. Miután ellenőrizte a motor beállító csavarját, valamint a tápegység feszültségét multiméterrel és a diódák továbbra is villognak, előfordulhat, hogy ki kell cserélnie a Hall Effect érzékelőt.

Megjegyzés: Mielőtt ezt megtenné, ellenőrizze, hogy a glóbusz és mágnesei rendben és a helyükön vannak-e.

Amennyiben a kezelőpanel fényei villognak, jobbról balra, balról jobbra vagy együttesen, akkor a probléma továbbra is ugyanaz: a robot nem tudta helyesen nyomon követni a glóbusz helyzetét. Ez a Hall Effect érzékelő célja; ettől olyan intelligens a Litter-Robot. Ezeket az érzékelőket úgy tervezték, hogy reagáljanak bármilyen mágneses mezőre. Amint a glóbusz forog, a glóbusz belsejében lévő mágnesek beindítják a Hall Effect érzékelőt, így a robot képes meghatározni a glóbusz pontos helyzetét.

Kövesse az alábbi lépéseket és könnyedén kicserélheti a teljes kábelköteget.

Megjegyzés: A Hall Effect érzékelő a kábelköteg része és külön nem kapható.

1. lépés: Nyissa meg a Vezérlőpultot

  • Válassza le a Litter-Robot tápegységét,
  • Óvatosan távolítsa el a felső fedelet és a glóbuszt,
  • Keresse meg az 5 csavart az alap felső részén és csavarja ki őket.



2. lépés: Keresse meg a nyomtatott áramkör és szenzorok paneljét

  • Most már látnia kellene a motort, a nyomtatott áramkör paneljét és a Hall Effect érzékelőt,
  • Óvatosan húzza ki és távolítsa el az alaplap 3 csatlakozóját,
  • Válassza le a motor két csatlakozóját,
  • Távolítsa el a szalagot a Hall Effect érzékelőről,
  • Keresse meg és távolítsa el a kábeldobozt (sárga nyíl).

Megjegyzés: A Hall Effect érzékelő csatlakozik a kábelköteghez és most nem fogja tudni eltávolítani.





3. lépés: Nyissa ki az alapegységet

  • Fordítsa meg az alapot fejjel lefelé és ügyeljen arra, hogy ne maradjon szabadon semmilyen rész a kezelőpanelen,
  • Távolítsa el a 9 csavart.





4. lépés: Távolítsa el a teljes kábelköteget

  • Óvatosan csavarja le a töltőkonnektort fogóval (ne veszítse el az anyát és az alátétet),
  • Válassza le az érzékelő csatlakozóját (kék és fekete vezeték),
  • Válassza le a fedél vezetékeit (lila és fekete vezeték),
  • Óvatosan válassza le az akkumulátor vezetékeit (piros és fekete vezeték).





5. lépés: Telepítse az új kábelköteget

  • Csatlakoztassa vissza az érzékelőt (kék és fekete vezeték),
  • Vezesse át az akkumulátor csatlakozóit a kis lyukon (piros és fekete vezeték),
  • Csavarja vissza a tápcsatlakozó konnektorját (fehér és fekete vezeték),
  • Csatlakoztassa a fedél csatlakozóit (lila és fekete vezeték),
  • Vezesse át a Hall Effect érzékelőt a vezérlőpanel nyílásán.



Ellenőrizze a Hall Effect érzékelők telepítését:

6. lépés: Helyezze vissza a vezérlőpanelt

  • Ügyeljen arra, hogy az összes vezeték a motor alatt legyen,
  • Pattintsa vissza a huzaldobozt,
  • Szerelje be a motort (vezetékek: piros és zöld, fehér és barna),
  • Szerelje be a műanyag részt a Hall Effect érzékelővel,
  • Tegyen egy darab ragasztószalagot a Hall Effect érzékelőre és rögzítse,
  • Helyezze vissza a nyomtatott áramkör 3 csatlakozóját.





7. lépés: Zárja be az egységet

  • Rögzítse az alaplapot a műanyag panelhez,
  • Helyezze vissza az 5 csavart (győződjen meg arról, hogy az összes vezeték a helyén van és csatlakoztatva lett),
  • Csavarja vissza az alap hátoldalán a 9 db csavart.



8. lépés: Kapcsolja be és tesztelje

  • Miután az egység újra össze lett szerelve, helyezze vissza a glóbuszt (ismét ellenőrizze, hogy a motor megfelelően illeszkedik e a glóbuszhoz),
  • Pattintsa vissza a felső fedelet,
  • Csatlakoztassa az áramellátást,
  • Ha az egység nem kapcsol be automatikusan, nyomja meg a bekapcsológombot,
  • Elkészült a szenzor cseréjével, tesztelje a működést.
